Raccorderia Rapida John Guest Speedfit
Raccordi rapidi John Guest per impianti idrosanitari. Sistema di fissaggio costituito da una pinzetta trattieni tubo in Acciaio Inox munita di dentini e da un O-ring per garantire una perfetta tenuta.
Temperatura e pressione di utilizzo:
Adduzione acqua fredda: temperatura normale da 1° a 20°. Pressione massima 12 bar.
Adduzione acqua calda: temperatura normale 65° - max 95°. Pressione massima 6 bar.
Il terminale filettato con codolo va inserito in un raccordo a gomito, in una T oppure in un raccordo dritto quando serve aggiungere un attacco filettato.

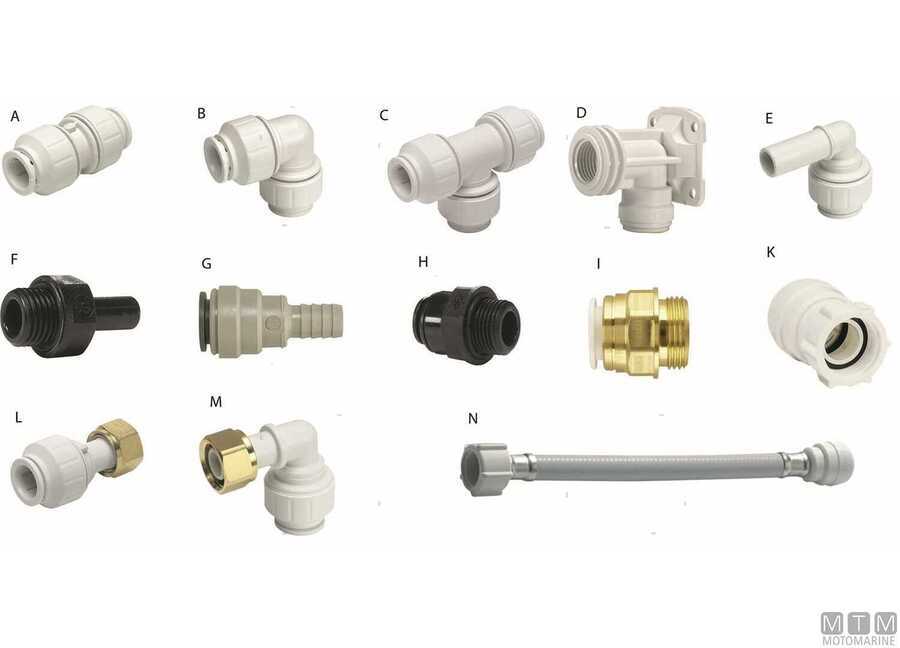

| Prodotto | Tipo | Ref | Per tubo ø mm | Attacco pollici | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | Raccordo intermedio dritto | 15 | |||||||||||||
|
|
|||||||||||||||

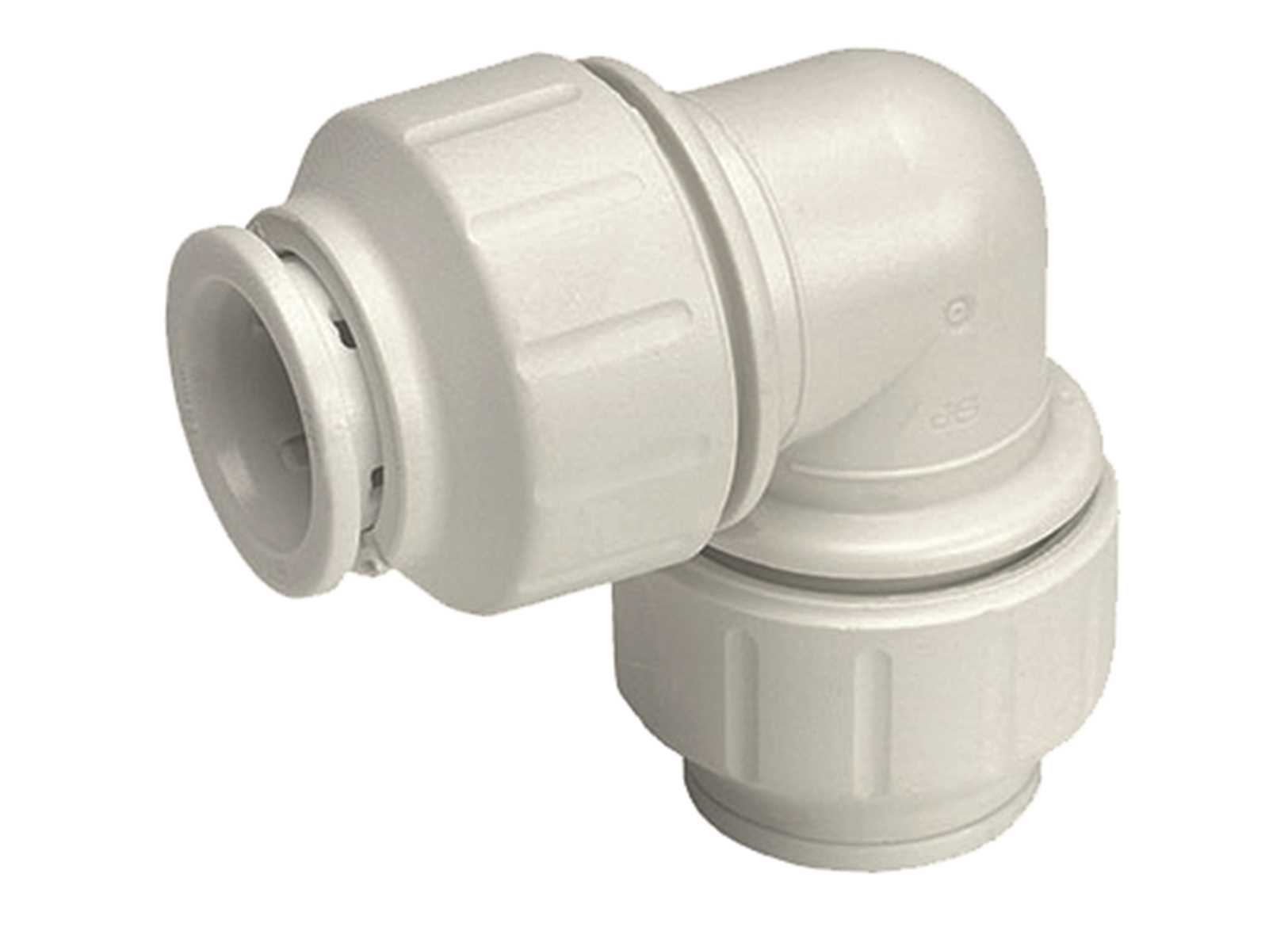

| B | Raccordo intermedio a gomito | 15 | |||||||||||||
|
|
|||||||||||||||
| C | Raccordo a T | 15 | |||||||||||||
|
|
|||||||||||||||

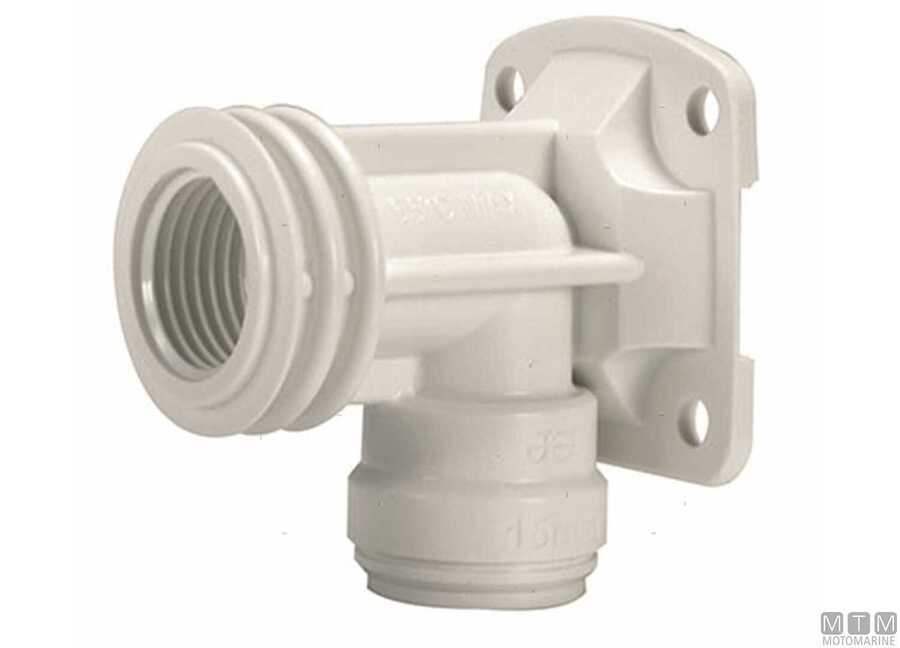

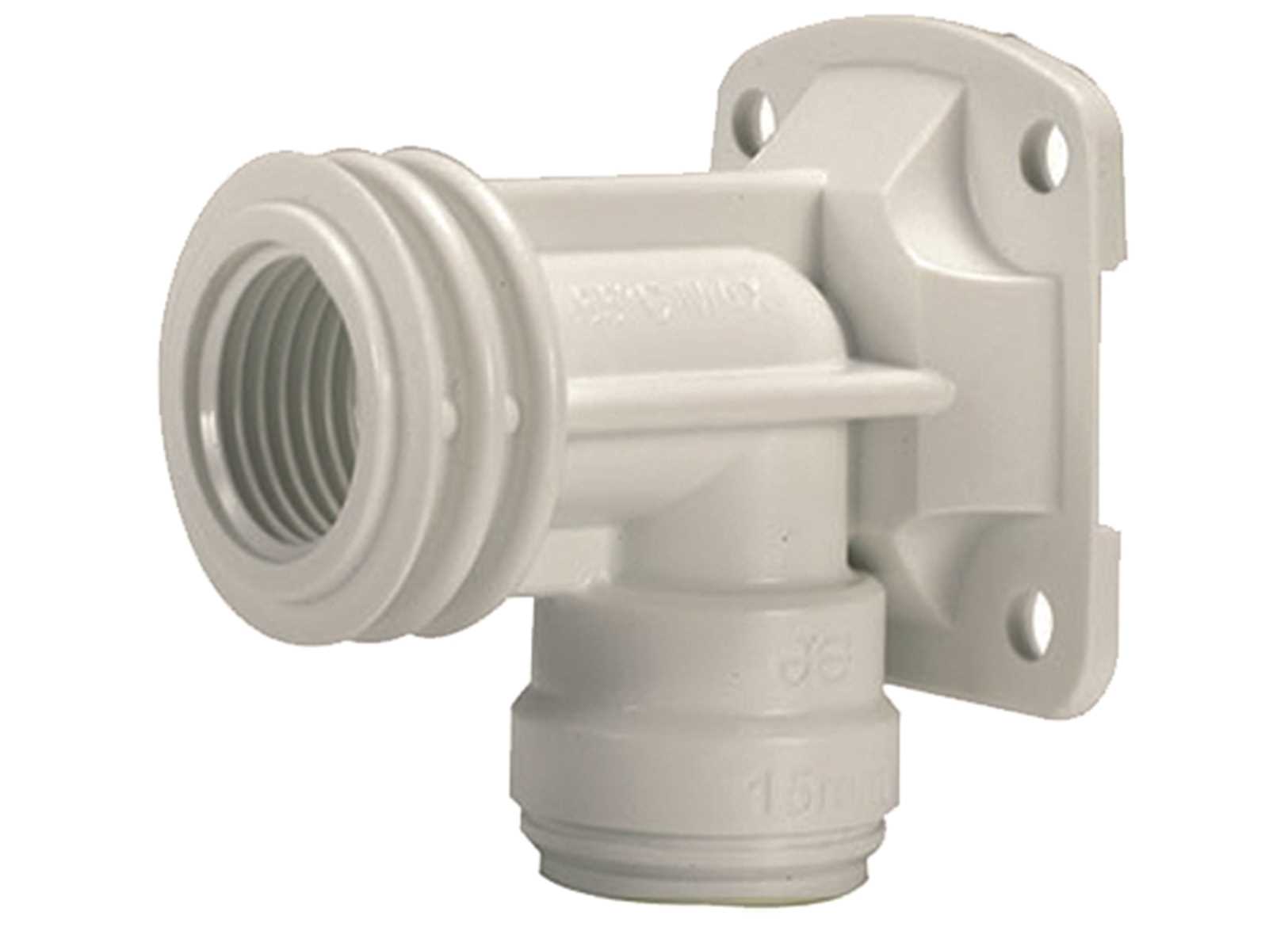

| D | Raccordo a gomito di testa filettato | 15 | 1/2 | ||||||||||||
|
|
|||||||||||||||

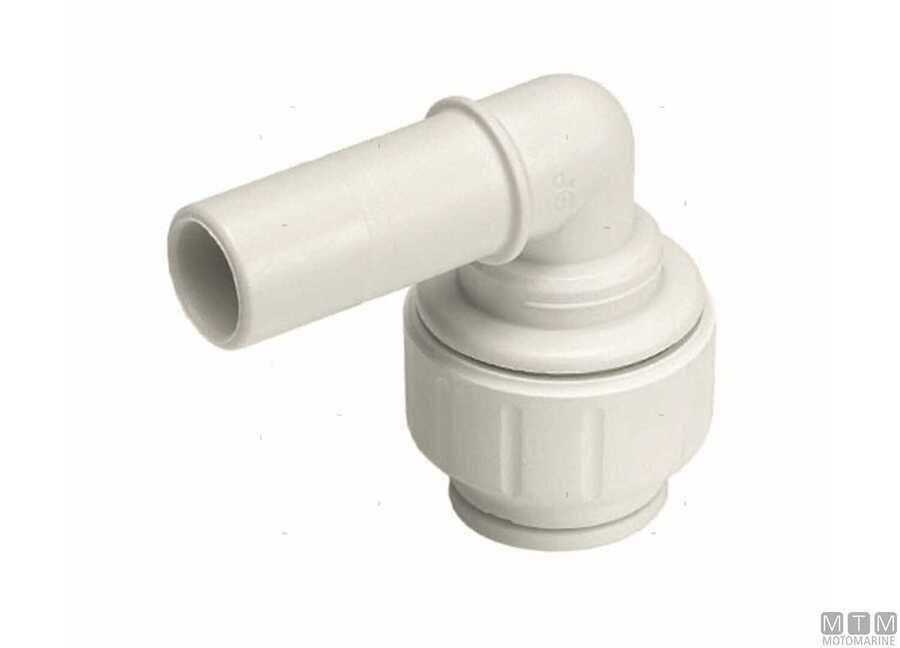

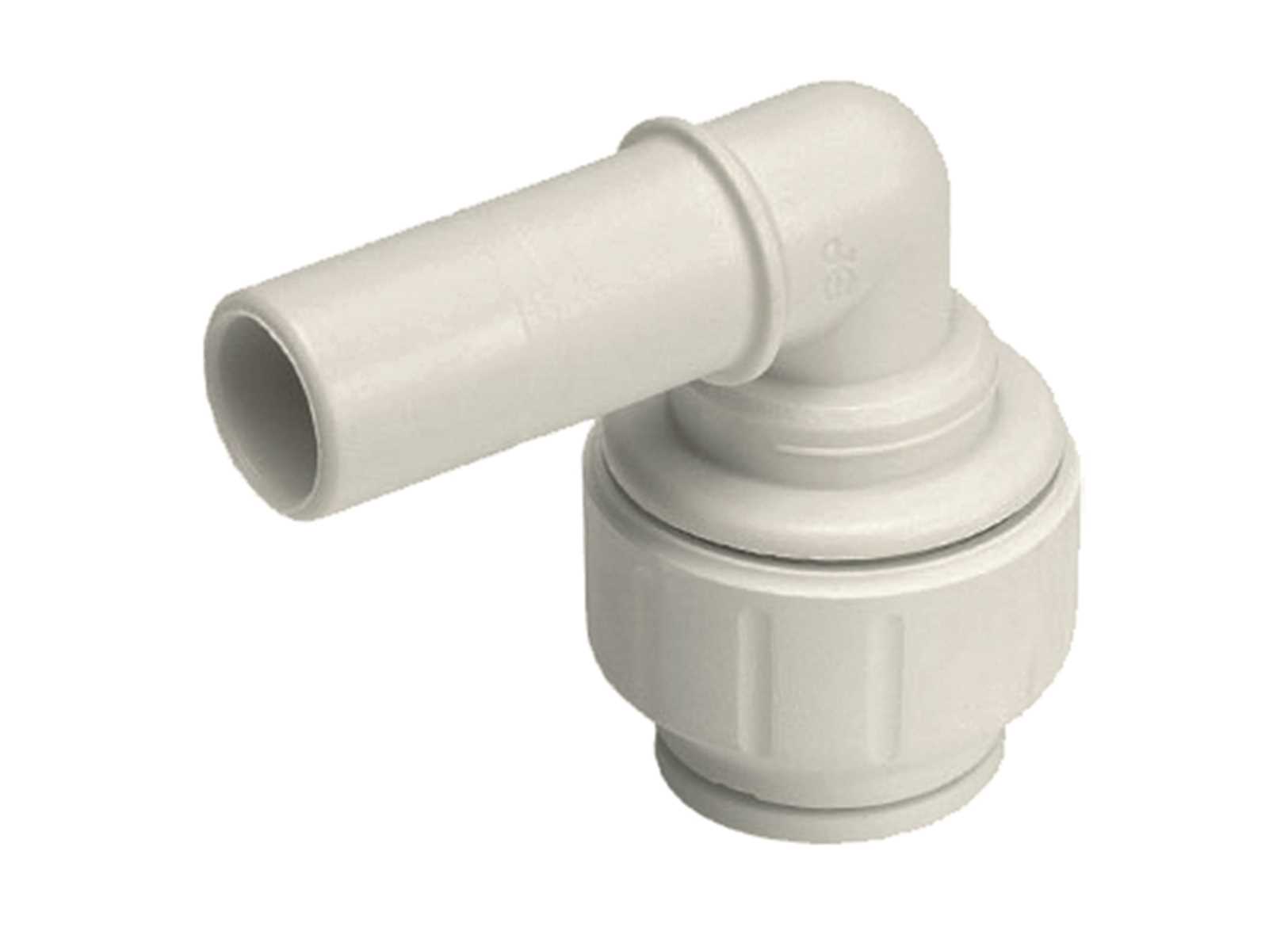

| E | Raccordo a gomito con codolo | 15 | |||||||||||||
|
|
|||||||||||||||

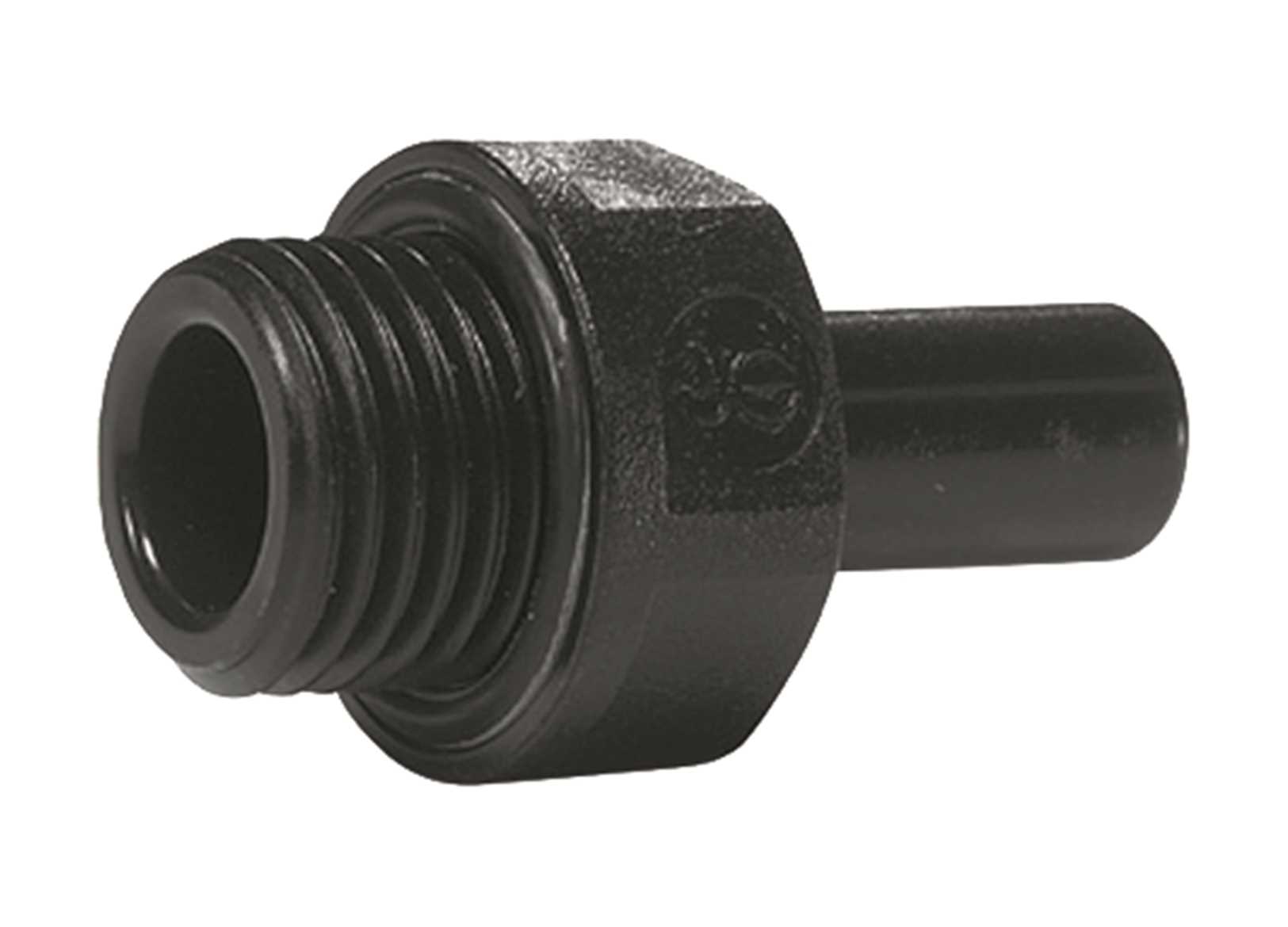

| F | Terminale dritto maschio con codolo | 15 | 3/8 | ||||||||||||
|
|
|||||||||||||||
| F | Terminale dritto maschio con codolo | 15 | 1/2 | ||||||||||||
|
|
|||||||||||||||
| G | Raccordo con portagomma 12 mm | 15 | |||||||||||||
|
|
|||||||||||||||
| H | Terminale dritto maschio | 15 | 3/8 | ||||||||||||
|
|
|||||||||||||||
| H | Terminale dritto maschio | 15 | 1/2 | ||||||||||||
|
|
|||||||||||||||

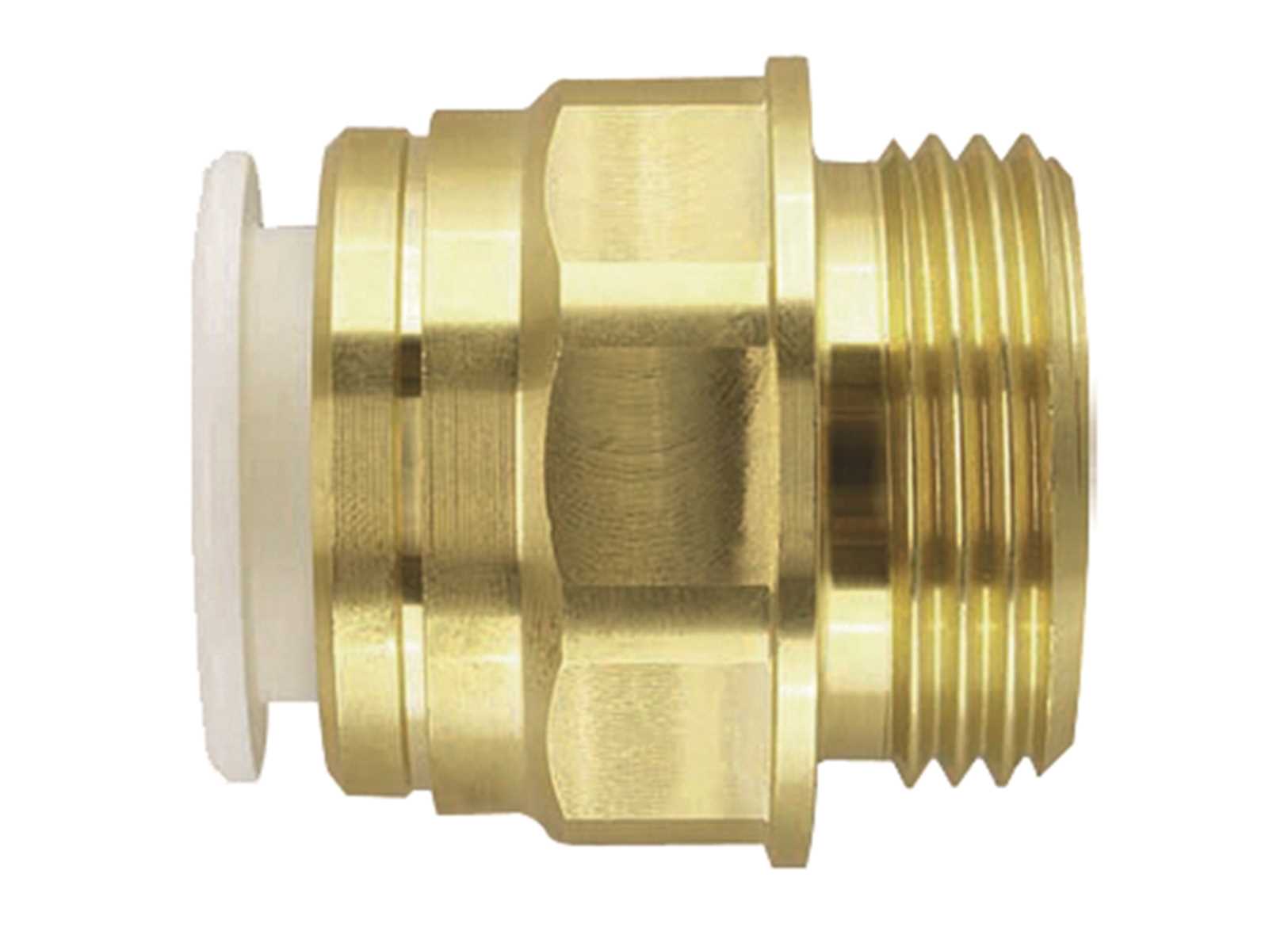

| I | Terminale dritto maschio in Ottone | 15 | 1/2 | ||||||||||||
|
|
|||||||||||||||
| J | Tappo terminale | 15 | |||||||||||||
|
|
|||||||||||||||

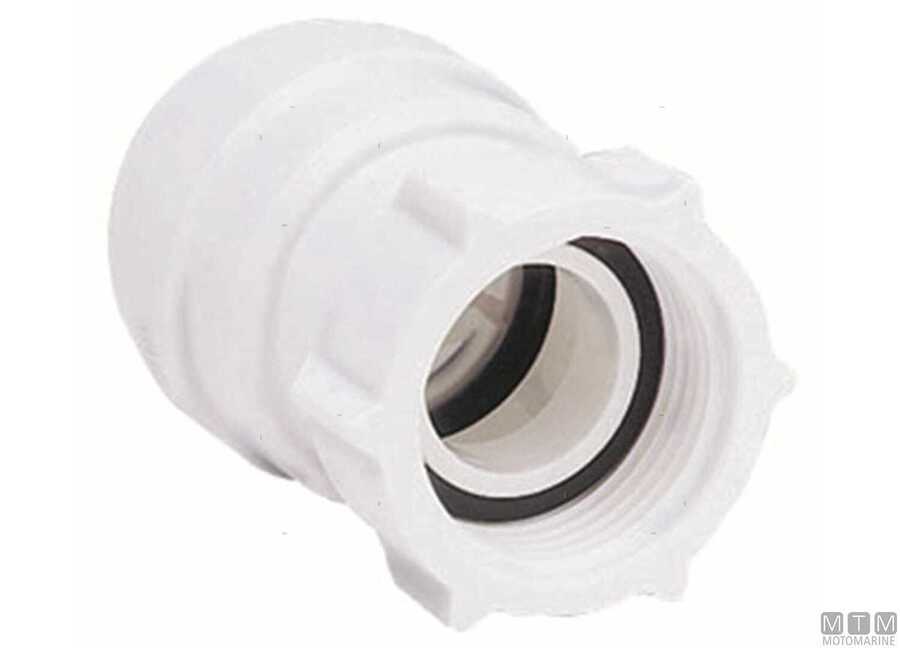

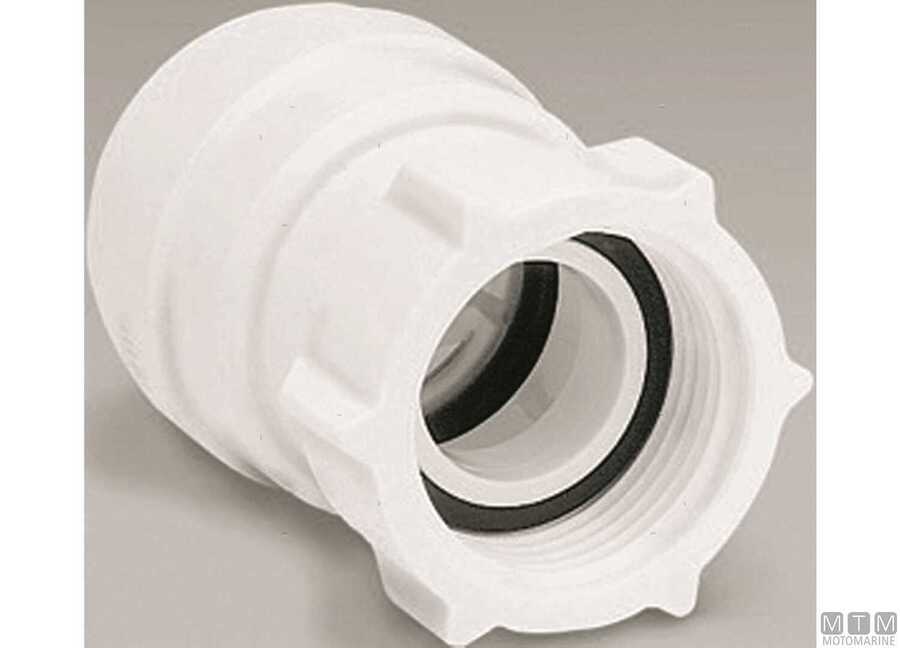

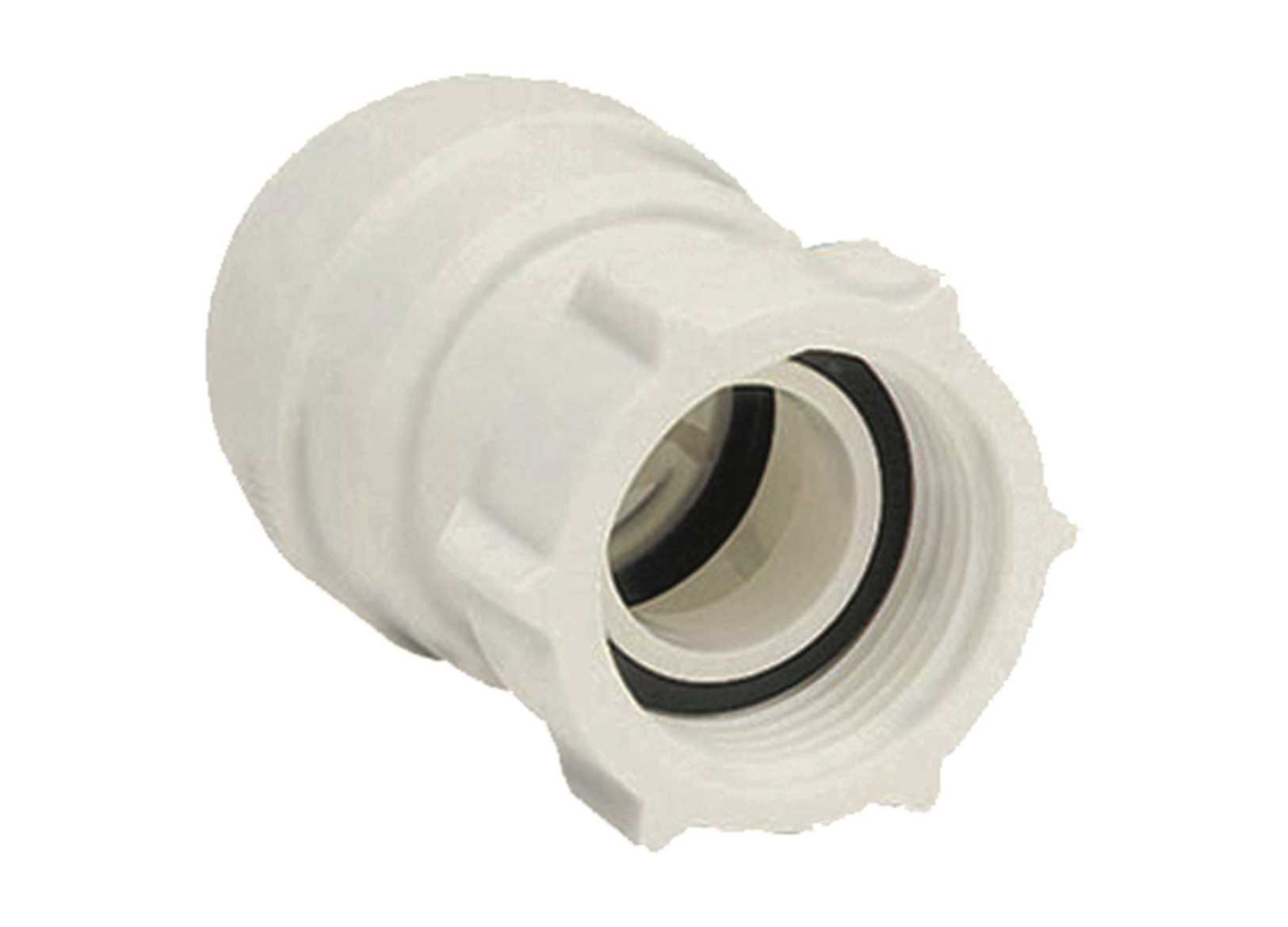

| K | Terminale dritto femmina per rubinetti | 15 | 1/2 | ||||||||||||
|
|
|||||||||||||||
| K | Terminale dritto femmina per rubinetti | 15 | 3/4 | ||||||||||||
|
|
|||||||||||||||

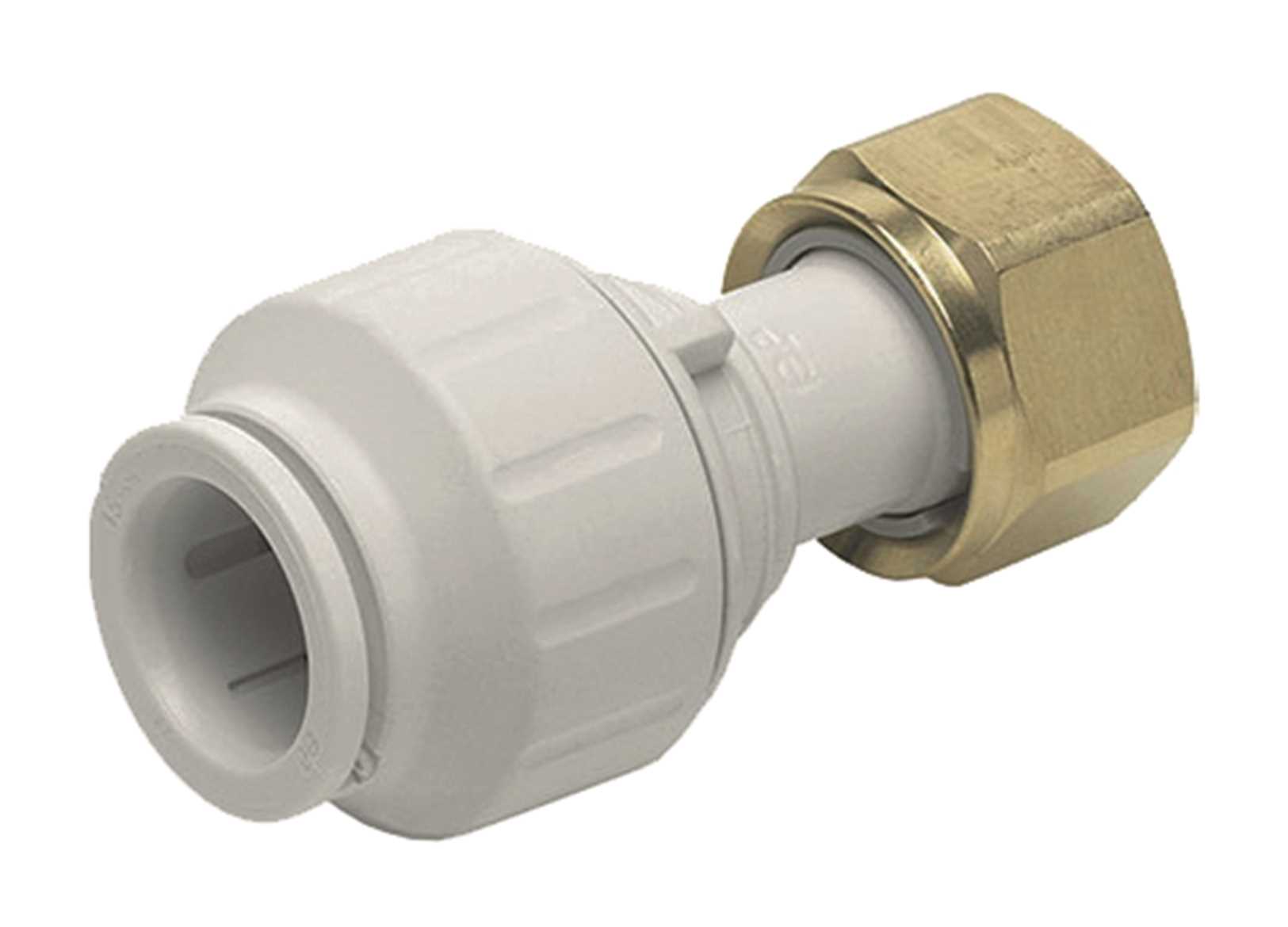

| L | Raccordo dritto femmina per rubinetti ghiera ottone | 15 | 1/2 | ||||||||||||
Outlet Prodotto non disponibile in outlet. Ricambi Vedi i ricambi disponibili |
|||||||||||||||
| L | Raccordo dritto femmina per rubinetti ghiera ottone | 15 | 3/4 | ||||||||||||
Outlet Prodotto non disponibile in outlet. Ricambi Vedi i ricambi disponibili |
|||||||||||||||
| M | Raccordo a gomito per rubinetti ghiera ottone | 15 | 1/2 | ||||||||||||
Outlet Prodotto non disponibile in outlet. Ricambi Vedi i ricambi disponibili |
|||||||||||||||

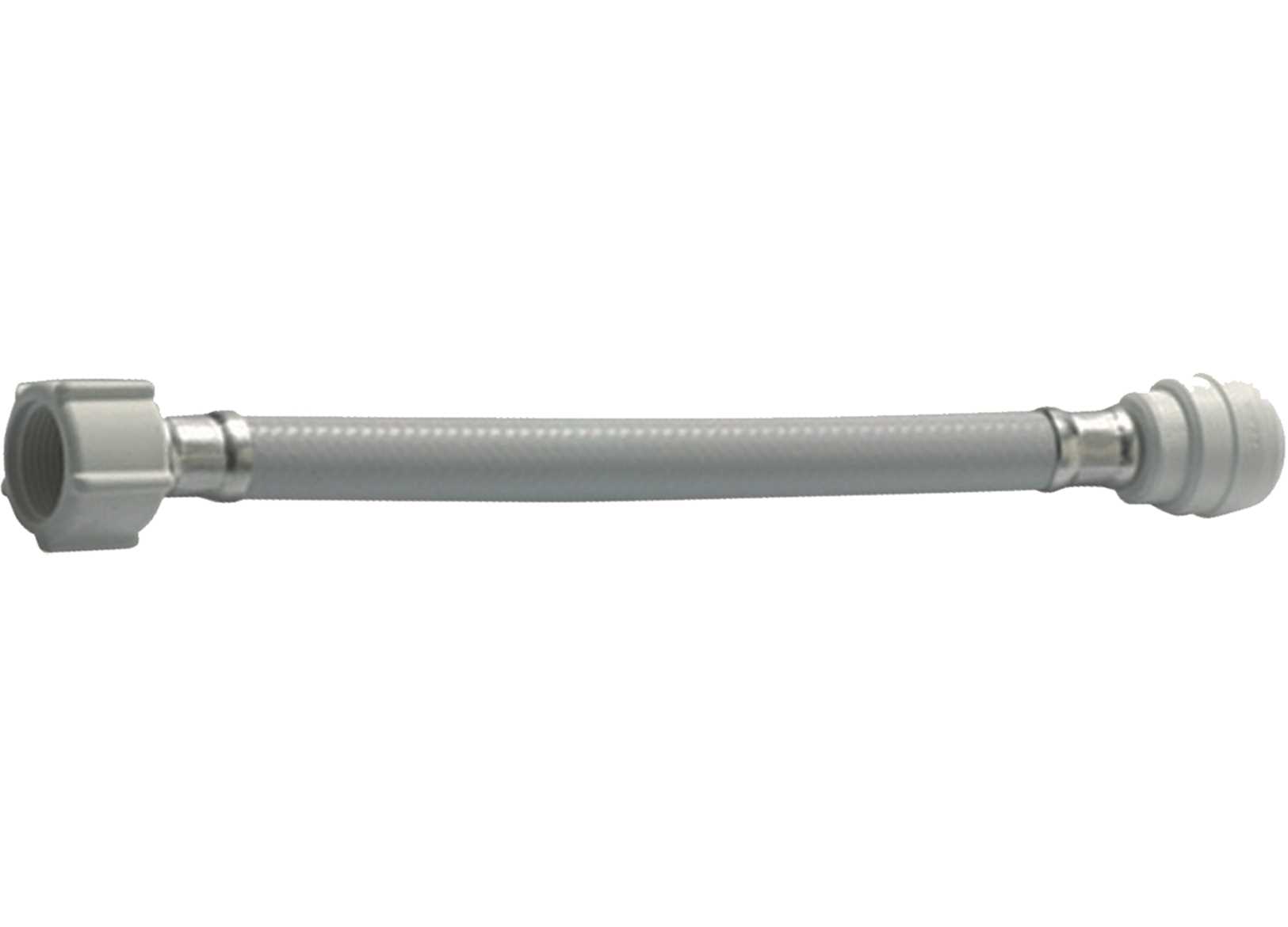

| N | Tubo flessibile innesto rapido | 15 | 1/2 | ||||||||||||
|
|
|||||||||||||||
| N | Tubo flessibile innesto rapido | 15 | 3/4 | ||||||||||||
|
|
|||||||||||||||
